•

隧道堵漏技术特点：

一、特点

1.1隧道防水堵漏工法能有效解决地下工程中混凝土结构的接缝、施工缝、变形缝、蜂窝麻面及混凝土收缩裂缝等渗漏水、止水、防水效果显著。

1.2隧道防水堵漏工法施工工艺简单有效，设备体积小巧，不受施工场地大小限制。

1.3隧道防水堵漏工法中目前所用的注浆材料、嵌缝材料，例如油溶性及水溶性聚氨酯灌浆材料，821BF遇水膨胀橡胶，888膨润土嵌缝胶等，都已达到国内先进水平，有的已达到国际水平。

1.4隧道防水堵漏工法中，利用特殊的工艺、材料可对混凝土裂缝进行补强，尤其对大面积浇捣的混凝土收缩而产生的细小裂缝也能进行防水堵漏处理。

二、 适用范围

适用于各种地下工程的防水、堵漏施工，如人防地下室、地下通道、地下车库、隧道堵漏、地下隧道堵漏、电缆沟隧道堵漏、高速隧道堵漏、铁路隧道堵漏、隧道防水堵漏防腐等工程的防水堵漏。

三、工艺原理

隧道防水堵漏工法所采用的基本原理是化学灌浆。化学灌浆就是利用手工或机械手段，在压力作用下，将特制的化灌材料灌入到建筑物结构裂隙中，使灌浆材料在裂隙中凝固，以达到充填裂隙和止水的目的。 对贯穿裂缝，可采取封缝、埋管、化灌的方法处理。对非贯穿裂缝，因闭气的关系，难以将浆液灌到裂缝的尖顶区，从而不能消除该尖端区所形成的应力集中区，故处理中应周密考虑各种因素，提高浆液的充填率。对于温度裂缝，考虑到混凝土建筑对气温的 滞后效应 ，一般选择在混凝土体温度的低点进行灌浆处理，效果较好。

四、施工工艺

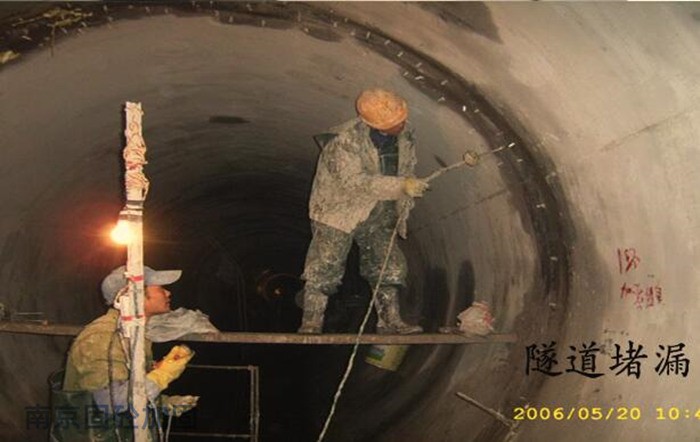

4.1柔性防水堵漏施工工艺 防水施工工艺分为割缝、剔槽、打磨、刷涂料几步。

4.1.1切割与剔槽 根据设计要求，先用切割机在管片接缝两侧切割，然后用冲击电钻剔槽，再辅以人工精修成5cm深的沟糟。

4.1.2基面处理 基面处理采用两种方法。明显渗漏水部位采用凿孔注浆堵水(注浆材料为微分子纳米混合防水堵漏材料或水溶性聚氨酯)，其他部位渗水采取快凝水泥封堵。快凝水泥SH外渗剂与425＃普通硅酸盐水泥按比例混合，或用双快水泥。然后进行封堵。水泥凝结时间调节在2min左右。

4.1.3打磨 在管片接缝两边约20cm宽距离内，用湿工磨光机打磨。去掉凹凸不平杂物、浮尘等。打磨露出新鲜平整混凝土基面，为下一步涂涮防水涂料打下基础。

4.1.4嵌缝 把配合好的851焦油聚氨酯密封膏或888膨润土嵌缝胶、FUP聚氨酯密封系列止水材料，嵌入修好的沟槽内，填至管片表面平整为止。嵌缝完毕还应以刮刀压刮，以增强密封膏与混凝土的粘结。

4.1.5涂刷防水涂料层 为保护嵌填料和加强管片接缝的防水能力，在接缝两侧涂刷2～3层柔性防水涂料。防水涂料成膜厚度应保持在2mm，涂刷时应注意形成整体防水胶膜，可采用刮刀或毛刷满涂均匀：也可用氯丁乳胶聚合物砂浆作外防水层。嵌缝及涂刷防水涂料层应在无渗水、干燥情况下进行。

4.2柔刚结合防水堵漏工艺柔刚结合 防水堵漏工艺程序为：打毛、切割、剔槽；抽管、嵌缝、抹面、注浆。见图2。

4.2.1凿毛、割缝、剔槽 凿毛；在管片接缝两侧，各宽20cm，人工用剁斧凿毛，露出新鲜混凝土基面并使其粗糙，为增强刚性抹面与混凝土的良好粘结打下基础。割缝、剔槽；用日产金刚石锯片混凝土切割机切割，切割宽度4～5cm，沟深5～6cm，然后用冲击电钻剔槽，较后用电铲和人工精修成5～6cm深的沟槽。

4.2.2抽管 采用 14mmPVC胶管作模，双快水泥或其他快凝水泥压管封缝，进行抽管作业，较后留出引水注浆管。

4.2.3嵌缝材料可选用：
